Bunker Fuchsbau (ZGS14) Fürstenwalde
Parabolantenne und Umlenkspiegel
Umlenkspiegel, Richtung RFB3 Gittermast
10 km
250 m
Parabolantenne BES
Umlenkspiegel BES
Übertragungsstelle 2
Fürstenwalde

im Zentralen
Gefechtsstand 14
(Kdo. LSK/LV)
_______________
Datenschutzerklärung
"BW" Parabolantenne BES
RFB-3 Wilmersdorf

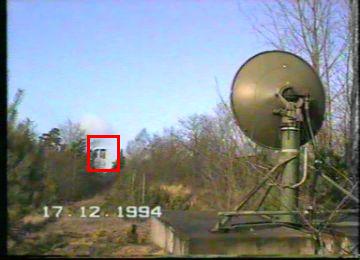

Impressum Strahlungsrichtung BES Antenne
hier das Original
Bild: R.S. (1994)
Umlenkspiegel rot gekennzeichnet,
mittig rechts die Parabolantenne.
Parabolantenne:
Gewinn = max. 39dB   Durchmesser = 3,5m - maximale mittlere Hohlleiterlänge = 40m

Umlenkspiegel: zur Tarnung und Umgehung Kabeldämpfung (RFB 3 entgegen der Strahlungsrichtung)
